NVIDIA 下一代頂級顯示卡 GeForce RTX 3090 Ti 的規格與供電配置近日再傳出新消息。根據外媒 Videocardz 與 Igor’s Lab 的爆料，這款顯示卡可能不會以 RTX 3090 Super 名義推出，而是採用 GeForce RTX 3090 Ti 名稱，並在 GPU 核心、繪圖記憶體及供電設計方面進行升級。
目前相關資訊尚未獲 NVIDIA 官方確認，因此以下規格與上市安排仍應視為未證實傳聞。
傳搭載 10,752 個 CUDA Core 與 24GB GDDR6X
Videocardz 指出，NVIDIA 預計在 1 月發佈的新卡可能就是 GeForce RTX 3090 Ti，而非外界先前傳聞的 RTX 3090 Super。據稱，新卡將開放 10,752 個 CUDA Core，並搭載 24GB、21Gbps 的 GDDR6X 繪圖記憶體。
相比目前已推出的 GeForce RTX 3090，RTX 3090 Ti 傳聞規格主要集中在增加 CUDA Core 數量，以及提升記憶體速度。若消息屬實，這些改動將有機會進一步提高顯示卡在高解析度遊戲與運算工作負載下的效能，但實際表現仍取決於 GPU 時脈、散熱設計、功耗限制及軟體支援。
TDP 或提升至 450W
規格升級也可能帶來更高功耗。消息稱 GeForce RTX 3090 Ti 的 TDP 或達 450W，較 RTX 3090 增加 100W。這意味著顯示卡廠商可能需要採用更大規模的散熱器、更多風扇或更高效的散熱方案，使用者則可能需要確認電源供應器的額定功率與供電線材是否符合要求。
目前傳聞所指的是 TDP 數值，並不等同於顯示卡在所有情況下都會持續消耗 450W。實際功耗仍可能隨著遊戲、應用程式、電壓、時脈及顯示卡 BIOS 設定而變化。
可能導入 PCIe 5.0 12VHPWR 16-pin 介面

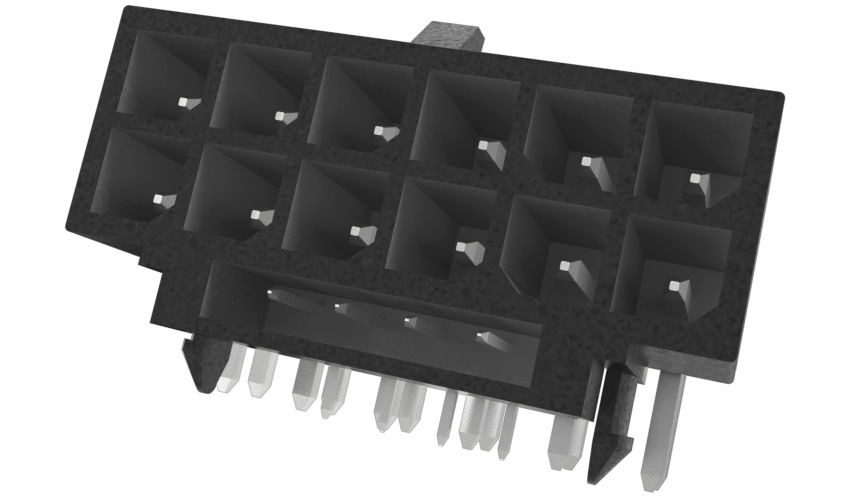

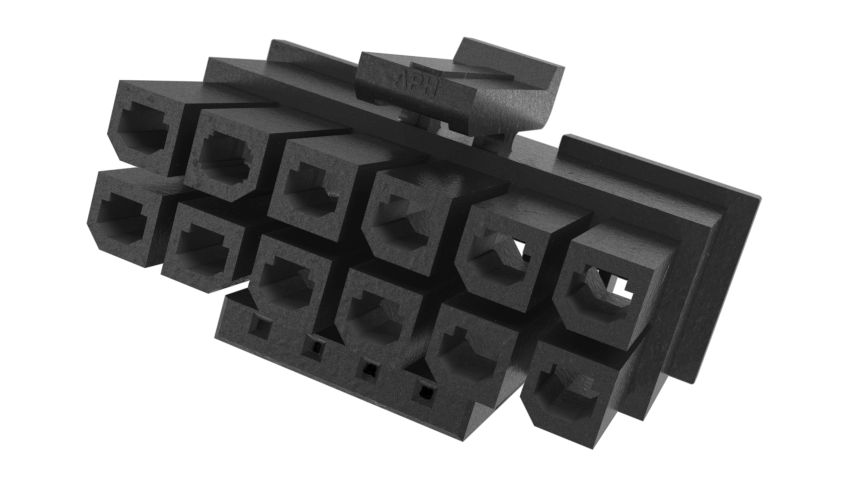

由於功耗提高，Videocardz 與 Igor’s Lab 均提到，GeForce RTX 3090 Ti 可能改用 PCIe 5.0 供電規格中的 12VHPWR 介面。這種設計通常被稱為 16-pin 供電介面，整體由 12 個電源接點與 4 個訊號接點組成。
相較於現有的 8-pin PCIe 電源接頭，12VHPWR 的接點間距由 4.2mm 縮小至 3.0mm，因此能在較小的介面體積下傳輸更高功率，也有助於節省顯示卡 PCB 上的空間。由於 12 個電源接點與額外的訊號接點整合在單一介面中，顯示卡內部的供電配置也可能更為簡潔。
規範理論上限為 600W
Igor’s Lab 引述 PCI-SIG 規範指出，每個 12VHPWR 介面最高可傳輸 9.2A 電流。以 12V 供電計算，12 個電源接點的總電流可達 55.2A，理論最大功率約為 662W；不過規範將介面的功率上限限制在 600W。
目前仍不清楚 12VHPWR 介面下方 4 個訊號接點的具體用途，以及這些訊號接點是否屬於所有產品的必要配置。相關接點可能用於供電能力辨識或電源管理，但在官方規格公布前，無法確認其實際功能。
供電介面變更仍待 NVIDIA 證實
Igor’s Lab 認為，12VHPWR 介面可能會在下一代 AMD 與 NVIDIA 顯示卡上陸續出現，而 NVIDIA 可能率先將其應用於 GeForce RTX 3090 Ti。若傳聞成真，這將是消費級高階顯示卡在供電設計上的一次重要變化，亦可能促使電源供應器與顯示卡廠商調整產品規格。
不過，目前 GeForce RTX 3090 Ti 的產品名稱、核心配置、記憶體速度、450W TDP，以及 PCIe 5.0 16-pin 供電介面均未獲 NVIDIA 官方確認。最終規格、上市時間與實際供電方案，仍有待 NVIDIA 正式公布。
