AMD 全新 Radeon VII 繪圖卡登場 7nm 制程、第 2 代 VEGA 架構

AMD 正式發佈全新旗艦級「Radeon VII」繪圖卡，採用 TSMC 最新 7nm 制程、第 2 代「VEGA」GPU 微架構，內建 4 顆 HBM 2 記憶體晶片，倍增至 4,096 bit 記憶體介面、1TB/s 頻寬速度，雖然運算單元相較上代「Radeon VEGA 64」為少，但受惠於制程進步令 GPU 核心時脈大幅提升，性能上較上代平均提升 29%，同級對手將是 NVIDIA GeForce RTX 2080，定價 US$699 美元搶攻高階遊戲玩家市場。

AMD 全新「Radeon VII」繪圖卡登場

AMD 正式發佈全球首款 7nm 制程 Gaming GPU，為了凸顯 7nm 這個賣點，不僅將產品命名為「 Radeon VII」，更將發佈日期定為 2 月 7 日，喻意第 2 代 VEGA GPU 架構、7nm 制程，但卻與華人農曆新年撞期，整個中國市場停擺不出貨，小編也因此需要過年加班，下次一定要和蘇媽反映一下。

除了制程上的改良，AMD 全新「 Radeon VII」繪圖卡採用第 2 代 VEGA 繪圖架構，核心代號「VEGA 20」，相較上代「Radeon RX Vega 64」除了 GPU 核心時脈進一步提升外，HBM 2 記憶體容量提升至 16GB、記憶體頻寬更增至1TB/s，整體性能相較上代提升約 29%，並追貼對手 GeForce RTX 2080，定價 US$699 美元但全球僅限量 5,000 張。

升級 7nm 制程、「VEGA 20 XL」繪圖核心

AMD「Radeon VII」繪圖卡基於新一代「VEGA 20 XL」繪圖核心，內建 13.2 Billion 個電晶體，相較上代增加了 700 Million 個電晶體，受惠於全新 TSMC 7nm 制程進步，Die Size 由上代 495 mm² 縮減至 331 mm²，在相約的封裝面積可容納多兩顆 HBM2 晶片，更重要的是核心時脈得以提升，由上代 1,546MHz 大幅提升至 1,750MHz，TDP 僅輕微提升至 300W。

(左) 14nm VEGA 10 繪圖晶片　(右) 7nm VEGA 20 繪圖晶片

除了時脈核心外，「VEGA 20 XL」繪圖核心另一個重要改良來自記憶體控制器，記憶體介面由上代 2,048 bit 提升至 4,096 bit，HBM 2 晶片時脈亦提升至 1GHz，令記憶體頻寬提升至 1 TB/s，大幅提升 ROP 單元處理能力，令遊戲性能得以提升。

GPU 微架構方面，仍沿用 Graphics Core Next 5 架構，在繪圖運算方面沒有作出大改動，但 GPGPU 運算方面提升了雙精度浮點及整數累加運算能力，其中雙精度浮點由上代 859 GFLOPS 提升至 1,728 GFLOPS，相當驚人。

運算單元方面，「VEGA 20 XL」晶片並非原完整的「VEGA 20」核心規格，由原本 64個 Computing Units (CU) 屏蔽至 60 個，每個 CU 擁有 64 個 Stream Processors (SP) 及 4 個 Texture Units，合共擁有 3,840 個 Stream Processors (SP) 及 240 個 Texture Unit，內建 4MB L2 Cache 及 64 個 ROP 運算單元。

16GB 與 1TB/s 優勢

如果說 GeForce RTX 的賣點是 Ray Tracing 技術，AMD Radeon VII 的賣點就是高達 16GB HBM 2 記憶體與 1TB/s Bandwidth，現時遊戲的發展對 VRAM 的需求不斷上升，以 Battlefield 系列作例子，2011 年 Battlefield 3 VRAM 記憶體要求為 1GB VRAM、2013 年 Battlefield 4 增至 3GB、2016年 Battlefield 1 增至 4GB、2018 年 Battlefield 5 進一步增至 6~8GB。

據 AMD 預估 2019 年遊戲發展趨勢及繪圖記憶體需求，VRAM 最高需求將進一步推高至 11GB，相較同級對手 GeForce RTX 2080 只有 8GB GDDR6 記憶體，Radeon VII 高達 16GB HBM 2 記憶體與 1TB/s 頻寬，將會在高解析度遊戲運算下具有優勢。

買卡送 3 隻 Game

為提升「Radeon VII」的吸引力，AMD 官方特別祭出「Blockbuster Launch Bundle」送 Game 計劃，可以換取「Clancy’s The Division 2」、「Devil May Cry 5」及「Resident Evil 2」遊戲，其價值已接近張卡一半，如果喜歡呢三隻 Game 又要買卡的朋友，將會係一個好選擇。

限量 5 千張 !! AMD Radeon VII 繪圖卡登場

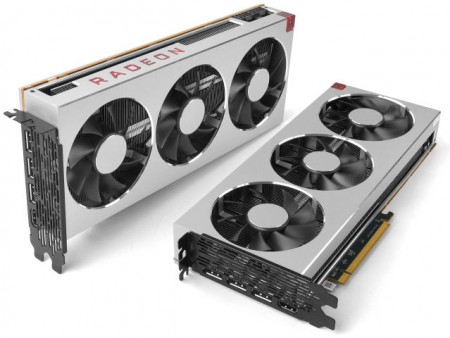

收到由 AMD 送測的 Radeon VII 繪圖卡樣本，外觀設計承襲上代 Radeon RX Vega 64 限量版造型，卡身採用全鋁合金材質加入銀白色陽極化拉絲處理，邊緣採用鑽石切割處理，右上方設有一顆紅色的 R 字正方體，卡頂亦加入了「RADEON」字樣，在運作時會發出紅色 LED 燈效，整卡設計高貴典雅、充滿信仰感。

保持採用 Dual Slot 設計、尺寸為 28.2cm x 13cm x 3.8cm，由單組渦輪風扇改為 3 組 8cm 風扇，無論是散熱效果及聲噪表現均較上代更上一層樓，官方定價為 US$699 美元，全球限量只有 5,000 張，並不會有非公板型號，絕對是數量有限、售完即止。

拆下散熱器後，可以看到 AMD Raden VII 繪圖卡採用 D360 公板 PCB 設計，14 相數位供電設計，其中 12 相負責 GPU、2 相為HBM2 供電，由於採用了 HBM 2 記憶體技術，PCB 上並沒有任何記憶體顆粒，PCB 密度降低了不少。

PWM 採用 Infineon IR35204 控制晶片，MOSFET 採用 Infineon TDA21472 整合式 Power Stage 晶片，單顆最高提供 70A 供電，整卡合共 980A 供電能力，配搭 0.19uH 全封閉金屬電感及貼鉭電容，運作時需要外接 2 組 8 Pin PCIe 供電。

AMD「VEGA 20 XL」繪圖核心

採用代號「VEGA 20 XL」繪圖核心，晶片編號為「215-0914134」，採用 Multi-Chip Package (MCP) 技術將 GPU 與 4 顆 HBM 2 晶片封裝，採用全新 TSMC 7nm FinFET 制程，內建 13.2 Billion 電晶體、Die Size 卻只有 331 mm²。擁有 60 個 CU 運算單元，內建 3840 個 SP、240 個 Texture Units 及 64 個 ROP 運算單元，相較上代 RX VEGA 64 為少。

核心時脈方面，受惠於 TSMC 7nm 制程改良相較上代有明顯提升，1,400MHz Base Clock、1,750MHz Boost Clock，最高可達 1.8GHz Peak Engine Clock，最高 TDP 則保持在 300W 水平。

記憶體方面，具備 4 顆 32Gb HBM 2 記憶體晶片，10nm 制程由 SK Hynix 或 SAMSUNG 提供，GPU 內建 2 組 2,048 bit 記憶體控制器，提供高達 4,096 bit 記憶體介面，記憶體時脈由上代 945MHz 提升至 1GHz，記憶體頻寬高達 1TB/s 。
